應用范圍:
7AM/17AM|17ME溫度開關是一種過熱、過電流的保護器。其體積小，快速跳脫動作，可廣泛應用于小功率電動機，日光燈鎮流器、照明燈具、變壓器、汽車用電動機和日用家電。
特點：
結構緊湊，體積小型化；精確調校溫度，達到可靠準確的動作；利用雙金屬速動圓片實現快速可靠的開閉動作；穩定的開閉溫差，保持動作時被保護部件平均溫度較低，自起動時不會引起不良的動作；緊密密封外殼；雙金屬片直接焊接在外殼上，使對溫度和電流的敏感性均很高，對安裝時的外力也能保持穩定的強度；采用耐高溫絕緣引線；鉚合引線的端子有A、B、E、H型，有同邊及不同邊兩種選擇。
技術參數：
額定電壓和電流：20A16V；22A115V~；9A250V~
額定斷開溫度范圍：電動機保護器 90℃~155℃ 認可標準 UL2111；90℃~115℃認可標準CSAC22.2 NO.77
熒光燈鎮流器保護器:90℃~135℃,認可標準UL873； 90℃~135℃，認可標準CSA C22.2 NO.74
白熾燈保護器：70℃~160℃，認可標準UL873
收音機-電視機保護器 90℃~135℃，認可標準UL1416，以5℃為一檔。容差為±5，±8K或±10K。
額定復位溫度：低于額定斷開溫度（5℃~50℃），容差±15。
觸點壽命：在額定電壓和電流負荷下循環動作10000周以上。
接觸電阻：小于50mΩ

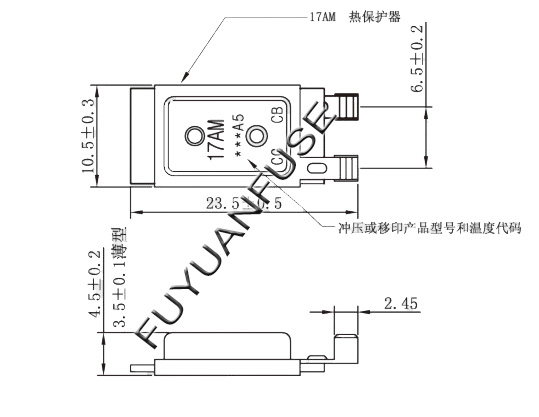

型號說明：(如下圖) 例：
引線長度（軟線）
|
代號
|
4
|
5
|
6
|
|
引線長度
|
66.7
|
100
|
150
|
對標準單線 φ1.2 L=43mm φ0.8 L=7.2mm
斷開溫度容差
端子類型
|
類型
|
A
|
B
|
E
|
H
|
|
端子
|
同邊
|
不同邊
|
同邊，端部距離3mm
|
不同邊，端部距離3mm
|
額定斷開溫度代碼
|
額定斷開溫度
|
雙金屬片種類
|
|
Ohms，c.m/H
|
|
70低電阻
|
125中電阻
|
350較高電阻
|
468高電阻
|
|
50
|
017
|
|
|
197
|
|
55
|
018
|
|
|
198
|
|
60
|
019
|
|
|
199
|
|
65
|
020
|
60
|
160
|
200
|
|
70
|
021
|
61
|
161
|
201
|
|
75
|
022
|
62
|
162
|
202
|
|
80
|
023
|
63
|
163
|
203
|
|
85
|
024
|
64
|
164
|
204
|
|
90
|
025
|
65
|
165
|
205
|
|
95
|
026
|
66
|
166
|
206
|
|
100
|
027
|
67
|
167
|
207
|
|
105
|
028
|
68
|
168
|
208
|
|
110
|
029
|
69
|
169
|
209
|
|
115
|
030
|
70
|
170
|
210
|
|
120
|
031
|
71
|
171
|
211
|
|
125
|
032
|
72
|
172
|
212
|
|
130
|
033
|
73
|
173
|
213
|
|
135
|
034
|
74
|
174
|
214
|
|
140
|
035
|
74
|
175
|
215
|
|
145
|
036
|
75
|
176
|
216
|
|
150
|
037
|
76
|
177
|
217
|
|
155
|
038
|
77
|
178
|
218
|
|
160
|
039
|
78
|
178
|
219
|
|
電壓
|
16V DC
|
115V AC
|
240V AC
|
|
常規(CG)電流
|
22A
|
2
|
10A
|
|
加大(DI)電流
|
30A
|
3
|
18A
|
