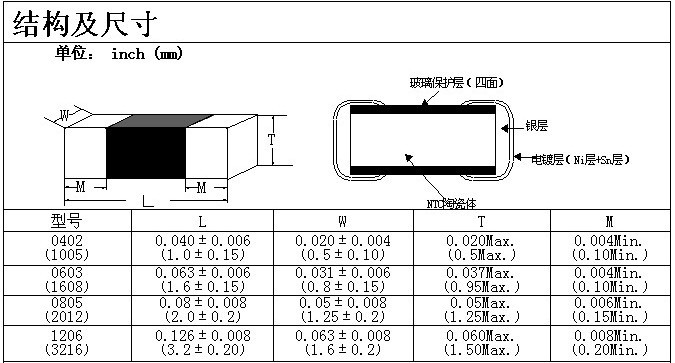

一：外型尺寸圖
二：產品特點：
1:體種小
2:無引線,適合高密度表面貼裝
3:優良的可焊性及耐熱沖擊性
4:適合波峰焊及回流焊
三：產品應用范圍：
1:半導體集成電路,液晶顯示,晶體管及移動通迅設備用石英振蕩器的溫度補嘗
2:充電電池的溫度探測
3:計算機微處理器的溫度探測
4:需溫度補償?shù)母鞣N電路
四：產品型號說明
SMD 103 F
3950
① ② ③ ④
①SMD -——貼片負溫度系數（NTC）熱敏電阻代號。
②103 ——熱敏電阻的標稱阻值，表示該電阻標稱阻值為：10×103（Ω）。
③F——電阻值的誤差（精度）為：F=±1%，G=±2%，H=±3%，J=±5%
④3950——電阻的熱敏指數（材料系數）B值為：395×10(K)
五：SMD系列型號規格
|
|
額定電阻值（R25） |
B值 |
工作 |
耗散系數（mW/℃） |
熱時間常數（S） |
|
|
電阻值 |
允許偏差 |
標稱值 |
||||
|
SMD-101-3950 |
100Ω |
±1% |
3950 |
-40℃ |
≥1.7 |
≤5 |
|
SMD-201-3950 |
200Ω |
3950 |
||||
|
SMD-681-3950 |
680Ω |
3950 |
||||
|
SMD-102-3950 |
1 |
3950 |
||||
|
SMD-202-3950 |
2 |
3950 |
||||
|
SMD-332-3950 |
3．3 |
3950 |
||||
|
SMD-472-3950 |
4．7 |
3950 |
||||
|
SMD-502-3470 |
5 |
3470 |
||||
|
SMD-682-3950 |
6．8 |
3950 |
||||
|
SMD-103-3380 |
10 |
3380 |
||||
|
SMD-103-3435 |
10 |
3435 |
||||
|
SMD-103-3470 |
10 |
3470 |
||||
|
SMD-103-3500 |
10 |
3500 |
||||
|
SMD-103-3950 |
10 |
3950 |
||||
|
SMD-153-3950 |
15 |
3950 |
||||
|
SMD-203-3950 |
20 |
3950 |
||||
|
SMD-303-3950 |
30 |
3950 |
||||
|
SMD-333-3950 |
33 |
3950 |
||||
|
SMD-473-3950 |
47 |
3950 |
||||
|
SMD-503-3950 |
50 |
3950 |
||||
|
SMD-503-4050 |
50 |
4050 |
||||
|
SMD-683-3950 |
68 |
3950 |
||||
|
SMD-104-3950 |
100 |
3950 |
||||
|
SMD-104-3970 |
100 |
3970 |
||||
|
SMD-104-3990 |
100 |
3990 |
||||
|
SMD-104-4100 |
100 |
4100 |
||||
|
SMD-154-3950 |
150 |
3950 |
||||
|
SMD-204-3950 |
200 |
3950 |
||||
|
SMD-204-4260 |
200 |
4260 |
||||
|
SMD-504-3950 |
500 |
3950 |
||||
|
SMD-105-4100 |
1000 |
4100 |
||||
|
SMD-205-4200 |
2000 |
4200 |
||||
注：可根據客戶要求，提供不同阻值、B值精度,進行定制.
測量NTC熱敏電阻器時，必須注意以下事項：
·不能在空氣中測量，空氣中溫度的差異較大，測量不精確，導致精度偏差。
·使用高精度的恒溫槽進行測量，被測NTC放入恒溫槽后，須待恒溫槽溫度穩定后，方可測量。
·測量電壓盡量低，以減少NTC自熱引起的測量誤差。
·高溫測量時，需用溫度計對恒溫槽的溫度進行修正，核對.
