1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION

• 品名規格：系列號+額定電流+額定電壓+認證符號

   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:
4GTU      1A     125V/250V/350            1)系列號  Part  Number
                                                         2)額定電流  Rated  Current
1）          2）            3）                    3)額定電壓  Rated  Voltage

1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 375mA~10A
Rated Current: 375mA~10A
額定電壓:125V/250V/350V AC
Rated  Voltage:125V/250V/350V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   375mA~750mA : _mA125V/250V/350V    1A~10A:_A125V/250V/350V
Trade mark:The Manufacture’s Logo+Part Number+Approvals

375mA~10A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

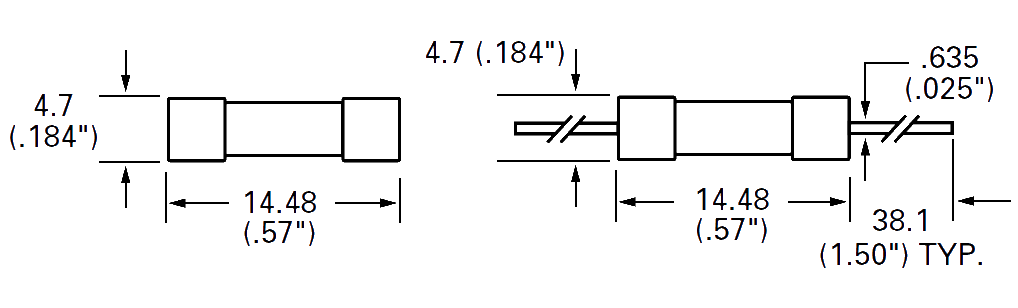

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)


3-2結構
Structure

編號 No.	元件 Component	材質 Material	數量 Quantity
(1)	熔絲 Wire	合金 Alloy	1
(2)	銅帽 Cap	黃銅鍍鎳 Brass with mickel plated	2
(3)	本體 Body	玻璃管 Glass Tube	1
(4)	引線 Lead	鍍錫銅線 Tinned Copper wire	2


4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.

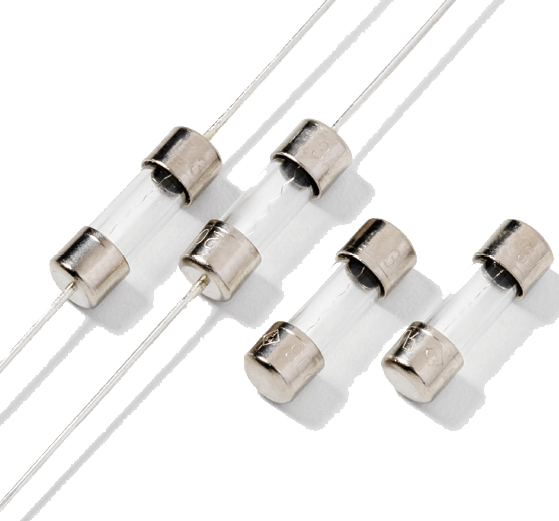

4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.
5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.
6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic

a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)

3~100A

350V

AC


b、Electrical characteristics美標（UL）

%Ampere of Rating	Opening Time
100%	4Hours,Min.
135%	1Hour,Max.
200%	3 Sec. Min. ; 20 Sec. Max.



c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.
d、Electrical Characteristic Specifications by Item

Amp Code	Amp Rating	Voltage Rating(V)	Nominal Cold Resistance (Ohms)	Nominal Melting I2t (A2 sec)	Agency Approvals
4GTU-.250	0.25	125/250/350	2.410	0.216	x	x
4GTU-.375	0.375	125/250/350	1.170	0.580	x	x
4GTU-.500	0.5	125/250/350	0.688	1.160	x	x
4GTU-.600	0.6	125/250/350	0.477	1.750	x	x
4GTU-.750	0.75	125/250/350	0.340	2.950	x	x
4GTU-.800	0.8	125/250/350	0.304	3.450	x	x
4GTU-001.	1	125/250/350	0.210	5.640	x	x	x
4GTU-1.25	1.25	125/250/350	0.1460	9.80	x	x	x
4GTU-01.5	1.5	125/250/350	0.1077	15.0	x	x	x
4GTU-002	2	125/250/350	0.0689	30.0	x	x	x
4GTU-2.25	2.25	125/250/350	0.0567	39.0	x	x	x
4GTU-02.5	2.5	125/250/350	0.0502	50.0	x	x	x
4GTU-003	3	125/250/350	0.0383	77.0	x	x	x
4GTU-03.5	3.5	125/250/350	0.0312	110	x	x	x
4GTU-004	4	125/250/350	0.0258	148	x	x	x
4GTU-005	5	125/250/350	0.0186	267	x	x	x
4GTU-006	6	125/250/350	0.0141	380	x	x	x
4GTU-007	7	125/250/350	0.0116	464	x	x	x

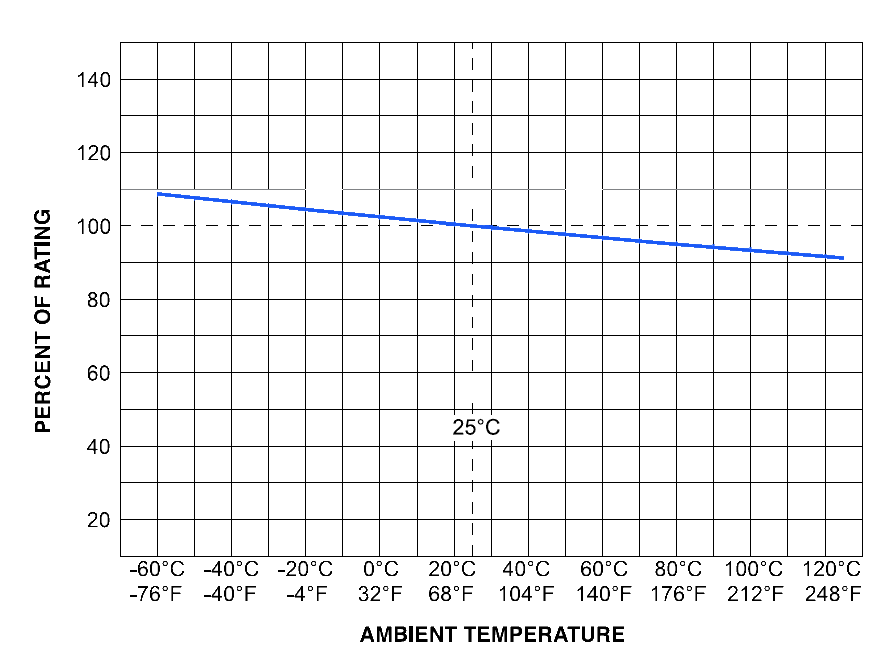

Temperature Rerating Curve

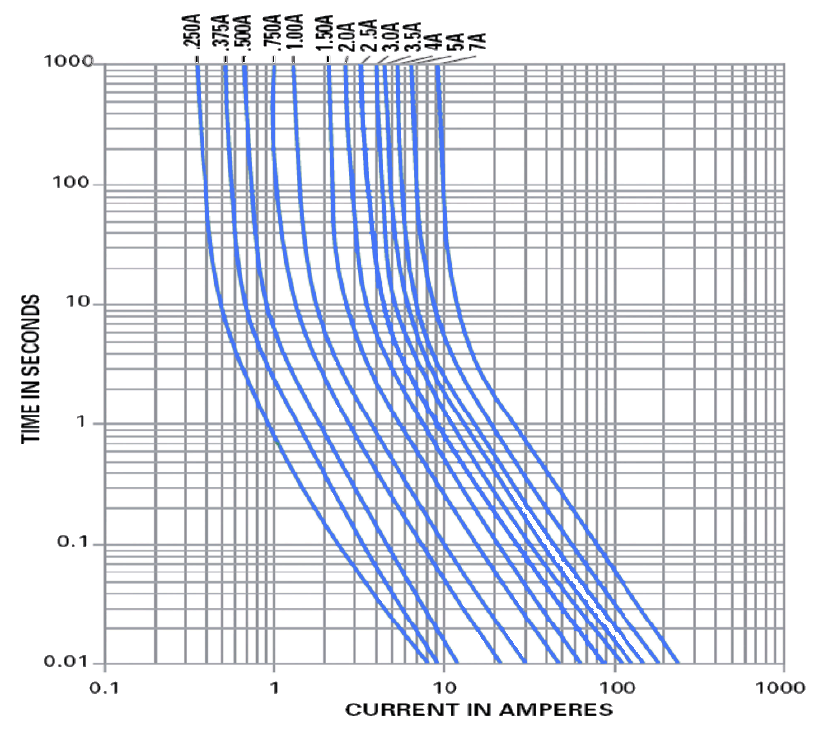

Average Time Current Curves


7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.
8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
